I caricatori Cranab e gli scarrabili Marrel per le imprese del riciclo

19 November 2018

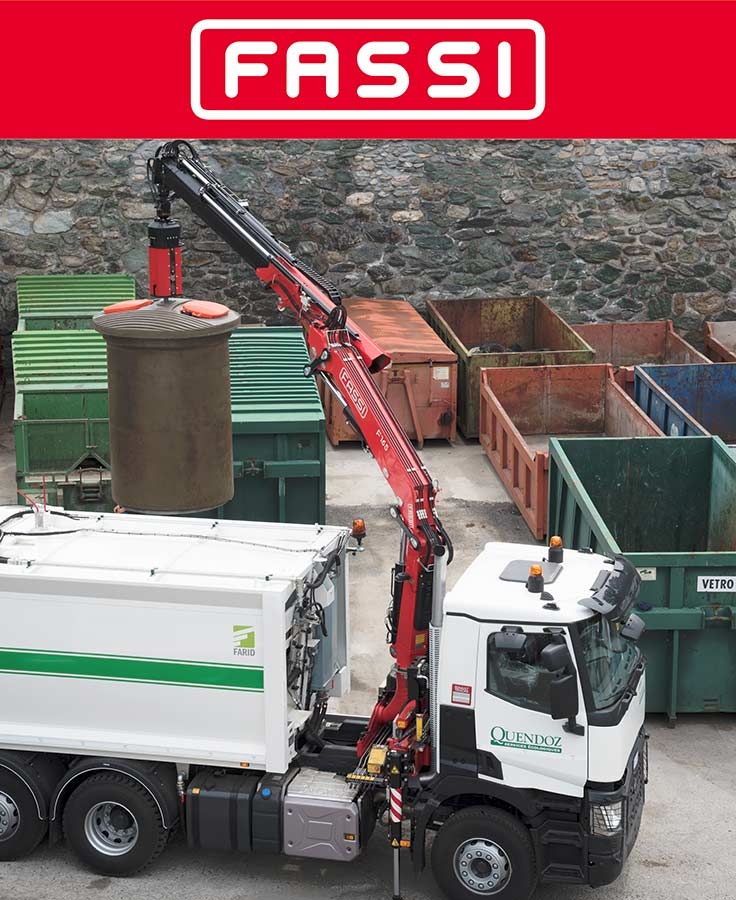

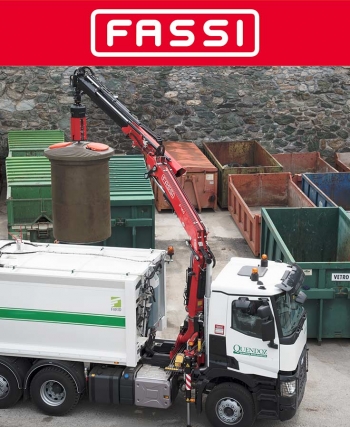

Tre caricatori Cranab e due scarrabili Marrel, di cui tre novità 2018, sono state al centro dell'attenzione nello stand del gruppo Fassi alle 22a edizione di Ecomondo.

Nell'ambito della “Green & Circular Economy”, l’Italia è ai primi posti in Europa nell’efficienza energetica, nel riciclo dei rifiuti e nella produttività delle risorse, con 47 milioni di tonnellate di rifiuti riciclati e di conseguenza un risparmio energetico pari a 17 milioni di tonnellate di petrolio. Anche per questo Ecomondo si posiziona nel panorama internazionale come appuntamento di riferimento per incontrare tutte le aziende leader di mercato e confrontarsi con i professionisti del settore.

Alla 22a edizione di Ecomondo, Fassi insieme a Cranab e Marrel ha esposto:

caricatore Cranab TZ12R (new)
caricatore Cranab TZ18 (new)
scarrabile Marrel Ampliroll AL26 PAS

Oltre all’inedita pinza Cranab per gru e caricatori in versione “light” specifica per la manutenzione del verde pubblico.

Nell’area esterna prossima allo stand, è stato inoltre esposto un allestimento su telaio Volvo composto da:

caricatore Cranab TZ12.2 – 9.3
scarrabile Marrel Ampliroll AL26 S nella nuova versione per casse fino a 7,2 m (new)

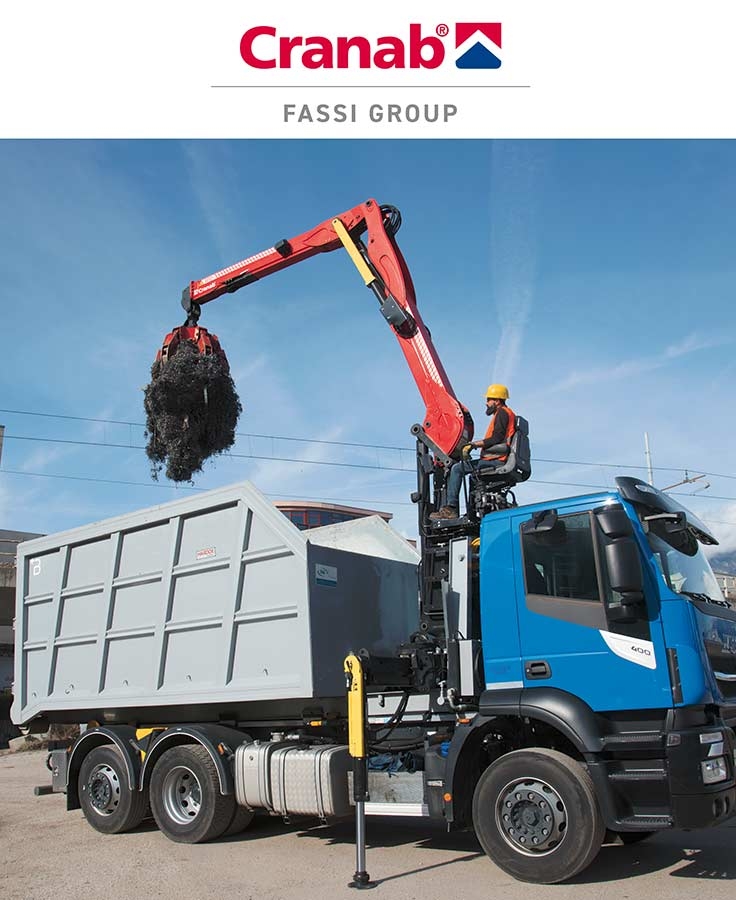

Cranab TZ12 e TZ18

La serie Z di Cranab garantisce rapidità di movimento e consente di mantenere elevati ritmi di lavoro grazie a un collaudato sistema idraulico e all’elevata funzionalità della sua progettazione e costruzione. Inoltre, grazie al suo design compatto e alla sua originale posizione di riposo, è possibile sfruttare al meglio la capacità di carico del veicolo.

In particolare la serie Z di Cranab si caratterizza per:

tubi e canaline protetti in tutto il sistema bracci e all’interno della colonna della gru;
l’articolazione tra colonna e braccio garantisce un surplus di potenza nelle situazioni critiche;
la rotazione con doppia cremagliera ha un angolo di 425° e un sistema di smorzamento per un arresto più dolce a fine corsa;
i tubi flessibili sono all’interno dei supporti stabilizzatori e la rotazione dei martinetti stabilizzatori è di 45°;
Il sistema di fissaggio del basamento della gru avviene attraverso un bilanciere per diminuire l’effetto torcente sul telaio dell’autocarro
I perni sono protetti per una maggiore durata e protezione contro la corrosione;
Il seggiolino può essere centrale o laterale e può essere dotato di una protezione ripiegabile o addirittura di una cabina integrale;
Lo schermo LCD è di facile lettura con tutte le impostazioni per gru con comandi elettronici;
il joystick è ergonomico e i comandi meccanici hanno un controllo 2+2 o in alternativa 4+2.

Inaugurata con il modello TZ12, la nuova generazione di gru per veicoli industriali è il frutto di moderne e collaudate tecnologie con soluzioni idrauliche all’avanguardia. Le gru Cranab sono la massima espressione della qualità svedese. Cranab TZ18 si affianca al conosciuto e apprezzato modello TZ12 distinguendosi per una migliore capacità di sollevamento a fronte di dimensioni e pesi solo leggermente maggiori.

Caratteristiche Cranab TZ18 – 10.2

Capacità di sollevamento: 111 kNm
Massimo sbraccio idraulico standard: m 10,20
Estensione idraulica: m 3,7
Rotazione: 425°
Coppia di rotazione: 29,3
Pressione d’esercizio: 26 Mpa
Portata pompa: 120-160 l/min
Peso: 2.800 kg

Ingombro: w 2,53-5,31 m, l 1,22 m, h 2,59 m

Caratteristiche Cranab TZ12.2 - 9.3

Capacità di sollevamento: 102,8 kNm
Massimo sbraccio idraulico standard: m 9,30
Estensione idraulica: m 3,1
Rotazione: 425°
Coppia di rotazione: 29,3
Pressione d’esercizio: 26 Mpa
Portata pompa: 120-160 l/min
Peso: 2.100 kg
Ingombro: w 2,53-3,88 m, l 0,95 m, h 2,49 m

Cranab TZ12R è una nuova versione più compatta, con uno sbraccio di 7,7 m, del modello TZ12, pensata per la movimentazione di casse mobili in abbinamento agli scarrabili Marrel, oppure per l’abbinamento a quei veicoli che hanno particolari impedimenti sotto il livello del telaio (come serbatoi maggiorati o scarichi particolarmente voluminosi). L’obiettivo è quello di offrire al mercato, passo dopo passo, un sistema completo per le operazioni tipiche nella movimentazione del materiale da riciclo e forestale.

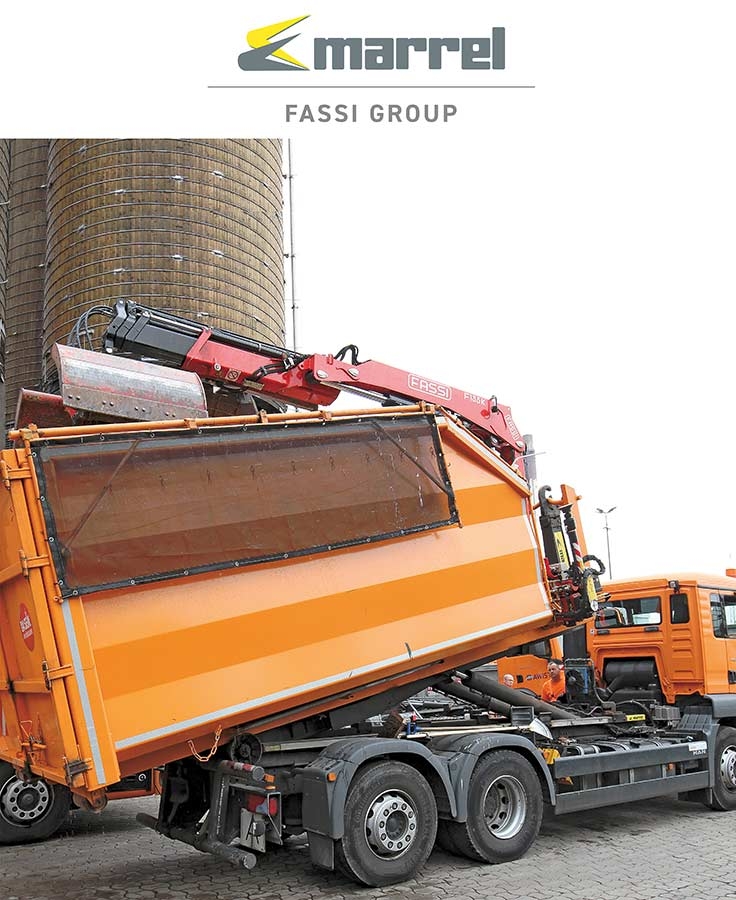

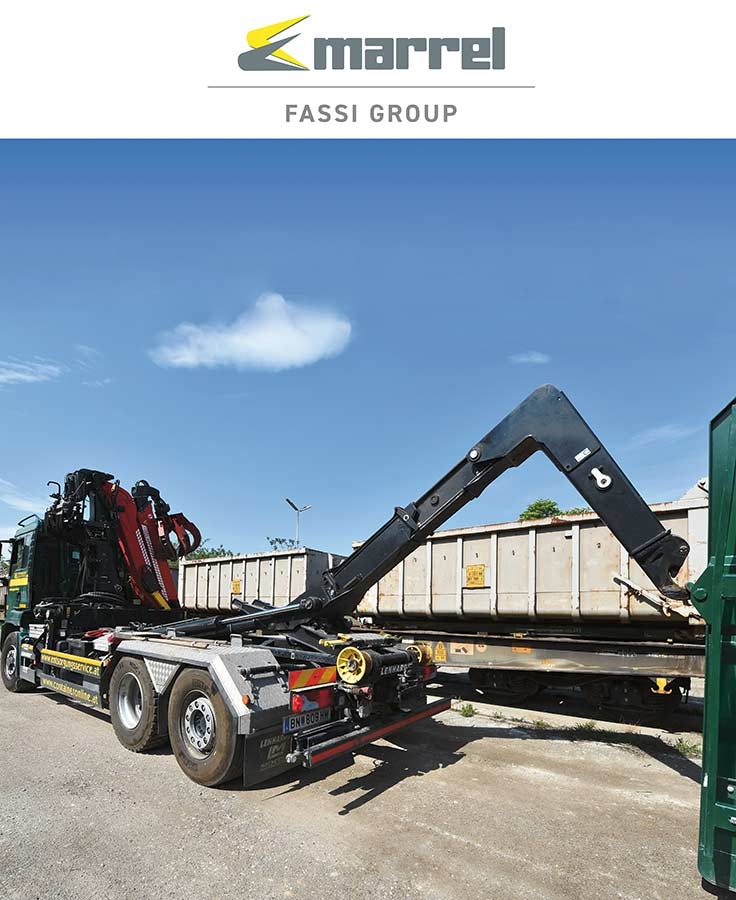

Marrel Ampliroll AL26 PAS e AL26 S

I due modelli, entrambi con una capacità di sollevamento di 26 t, sono accumunati dalla sigla “S” che identifica l’appartenenza alla gamma “S-Generation” di scarrabili Marrel caratterizzati da importanti innovazioni nel progetto e nei materiali che li rendono ancora più stabili e leggeri rispetto alle serie precedenti. In particolare l’impiego di acciai alto resistenziali e di profili del controtelaio più contenuti permettono un allestimento con un baricentro più basso a tutto vantaggio della stabilità del veicolo. Per facilitare gli allestitori, il telaio è forato consentendo un abbinamento senza saldature e sono state predisposte singole piastre di accoppiamento specifiche per ogni singolo modello di truck.

Il modello AL26 PAS è la versione articolata con braccio telescopico, mentre il modello AL26 S è solo telescopico.

Caratteristiche della Marrel Ampliroll AL26

Capacità di sollevamento: 26 t
Altezza gancio: 1425 mm
Gancio di sollevamento dotato di chiusura di sicurezza pneumatica
Rulli posteriori con guide longitudinali distanziate di 1.060 mm
Sistema di bloccaggio idraulico del container (chiusura esterna)
Comandi pneumatici on/off in cabina
Valvola direzionale con comandi pneumatici e coperchio
Sicurezza durante il ribaltamento: il braccio telescopico e il bloccaggio idraulico posteriore non possono essere azionati
Una valvola di tenuta flangiata per i due cilindri principali e una valvola di non ritorno su tutti i cilindri idraulici
Elevata velocità nello scarico delle casse vuote
Rullo posteriore montato su semiassi separati
Ammortizzatore idraulico integrato in ogni cilindro di spinta, caratteristica che contraddistingue tutta la produzione Marrel
